煙氣余熱回收裝置在退火爐中的應用
作者：
admin
來源：
本站
時間:
2022-10-18 00:33:00
煙氣余熱回收裝置，可以叫煙氣換熱器，也可以簡稱ggh。是把煙氣中的熱量回收再利用的設備。今天小編要介紹的是它在退火爐工藝中的應用案例。
其實在大型鋼鐵廠、石化廠等都提前使用上了，主要應用在：
1、在排煙管道上安裝余熱回收裝置，如煙氣換熱器，吸收煙道廢氣余熱，加熱除鹽水，使之汽化，從而產生蒸汽；蒸汽可以并入全廠蒸汽管網，也可將蒸汽直接用于冷軋工序，如加熱酸軋乳化液、鍍鋅連退的脫脂劑。
2、在快冷區增加一套板式換熱器，回收高溫?zé)崴ㄕ羝Q熱板片具有比管式更好的換熱效率，熱損率低，余熱回收率較高。
3、加熱段：出爐高溫?zé)煔庵泻幸谎趸?、二氫等可燃氣體，經煙道中兌入冷空氣使之燃燒，兌入冷空氣即可降低煙氣溫度，又可將兌入冷空氣改為預熱，助燃空氣至350℃以上，以此節約燃料，回收的廢熱能預熱空氣至100℃作為熱風干燥帶鋼，節約燃料成本。
案例：冷軋薄板鍍鋅連續退火爐
使用前：煙道溫度280-300℃都直接排放掉；

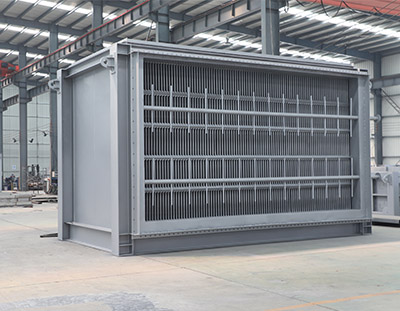

使用后：安裝了一套板式結構的煙氣換熱器，用煙道這部分余熱加熱脫鹽水成蒸汽，蒸汽進入汽包，汽包壓力增至一定壓力后，通過管道并入管式蒸汽管網。
煙道氣流量：60000Nm³/h；
進出口溫度：300℃，162℃；
在退火爐加熱段還是快冷區，合理設計安裝余熱回收裝置，可收到明顯的節能降耗減排功效。
其實在大型鋼鐵廠、石化廠等都提前使用上了，主要應用在：
1、在排煙管道上安裝余熱回收裝置，如煙氣換熱器，吸收煙道廢氣余熱，加熱除鹽水，使之汽化，從而產生蒸汽；蒸汽可以并入全廠蒸汽管網，也可將蒸汽直接用于冷軋工序，如加熱酸軋乳化液、鍍鋅連退的脫脂劑。
2、在快冷區增加一套板式換熱器，回收高溫?zé)崴ㄕ羝Q熱板片具有比管式更好的換熱效率，熱損率低，余熱回收率較高。
3、加熱段：出爐高溫?zé)煔庵泻幸谎趸?、二氫等可燃氣體，經煙道中兌入冷空氣使之燃燒，兌入冷空氣即可降低煙氣溫度，又可將兌入冷空氣改為預熱，助燃空氣至350℃以上，以此節約燃料，回收的廢熱能預熱空氣至100℃作為熱風干燥帶鋼，節約燃料成本。
使用前：煙道溫度280-300℃都直接排放掉；
使用后：安裝了一套板式結構的煙氣換熱器，用煙道這部分余熱加熱脫鹽水成蒸汽，蒸汽進入汽包，汽包壓力增至一定壓力后，通過管道并入管式蒸汽管網。
煙道氣流量：60000Nm³/h；
進出口溫度：300℃，162℃；
在退火爐加熱段還是快冷區，合理設計安裝余熱回收裝置，可收到明顯的節能降耗減排功效。
